2. Генератор UTI-T UTG962E
Генератор UTI-T UTG962E (серия UTG900E).
Максимальная частота 60 МГц с разрешением 1 микроГц
Диапазон амплитуд 1мВ…10В
Выходное сопротивление 50 Ом
Два выходных канала
Одни дополнительный выход для синхронизации
Документация доступна по ссылке UTG900E Series
2.1. Установка и настройка
2.1.1. Удаленное управление
Управление может осущетвлятся с компьютера.
Скачать и установить ПО “Device Manager” с официального сайта UTG900E Series Download Center. Актуальная версия на 03.01.2026 - Device Manager V2.8 2025/7/21.
Запустить “Device Manager” и подключить генератор к USB порту.

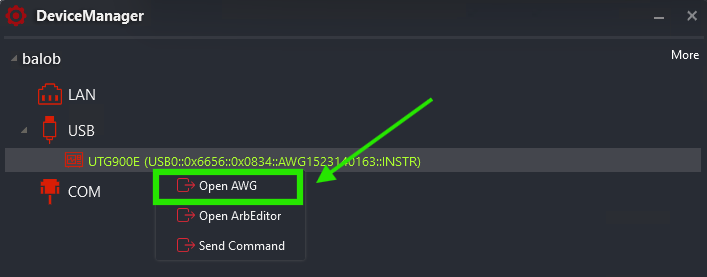

Выбрать “Open AWG” для запуска интерфейса удаленного управления
Device Manager

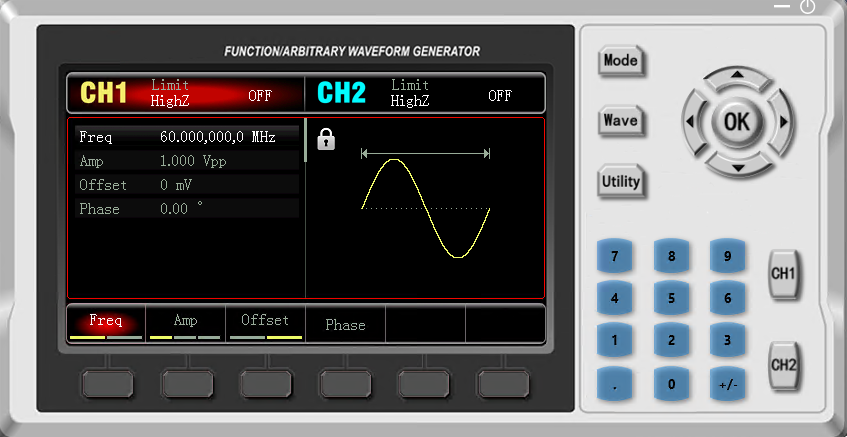

После чего запустится интерфейс удаленного управления
Интерфейс удаленного управления
2.1.2. Настройки параметров
Для перехода в настрйки параметров каналов: “CH1” -> “Utility”

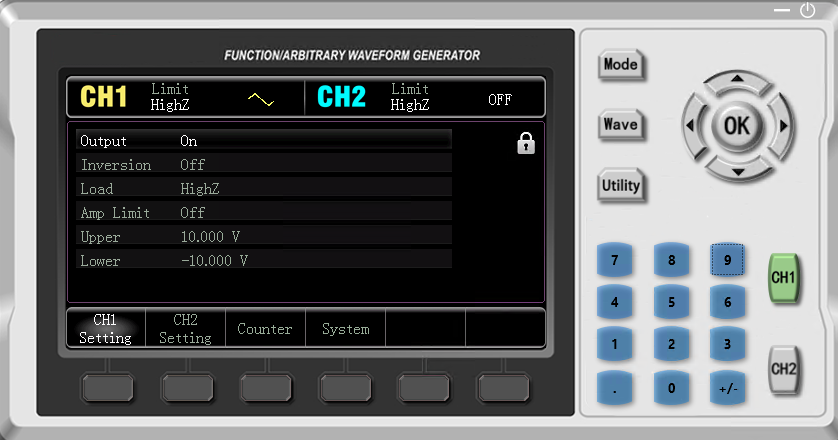

Настрйки параметров каналов
Output - Включен или выключен канал
Inversion - Инверсия сигнала
Load - Сопротивление нагрузки
Amp Limit - Ограничение по амплитуде включено / выключено
Upper - Верхнее ограничение по амплитуде (если включено)
Lower - Нижнее ограничение по амплитуде (если включено)
2.2. Управление выходным сигналом
2.2.1. Выбор настраиваемого канала

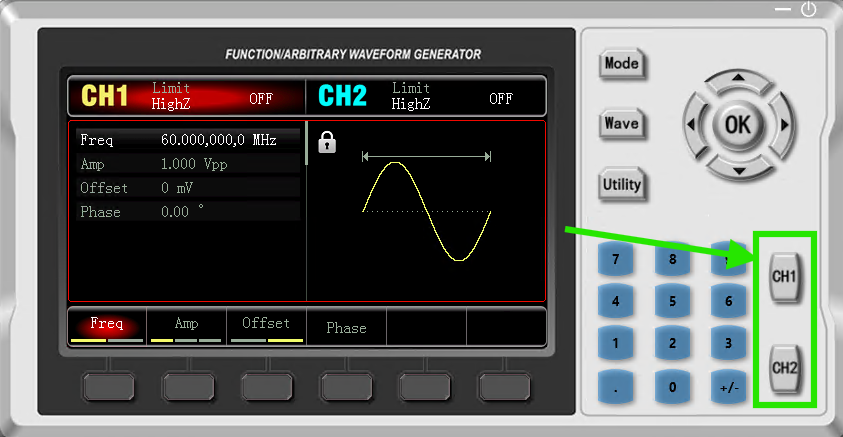

Выбор настраиваемого канала осуществляется однократным нажатием кнопок “CH1” / “CH2”.
Выбор настраиваемого канала
При повторном нажатии на кнопку “CH1” / “CH2” запускается генерация сигнала.
2.2.2. Выбор вида сигнала

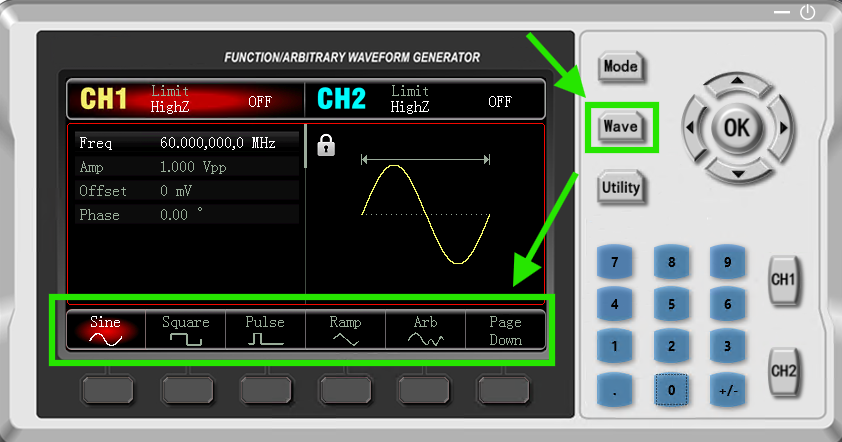

Выбор вида сигнала осуществляется нажатием кнопки “Wave” и далее кнопками под экраном.
Выбор вида сигнала
В данном примере выбран синусоидальный сигнал.
2.2.3. Настройки параметров сигнала

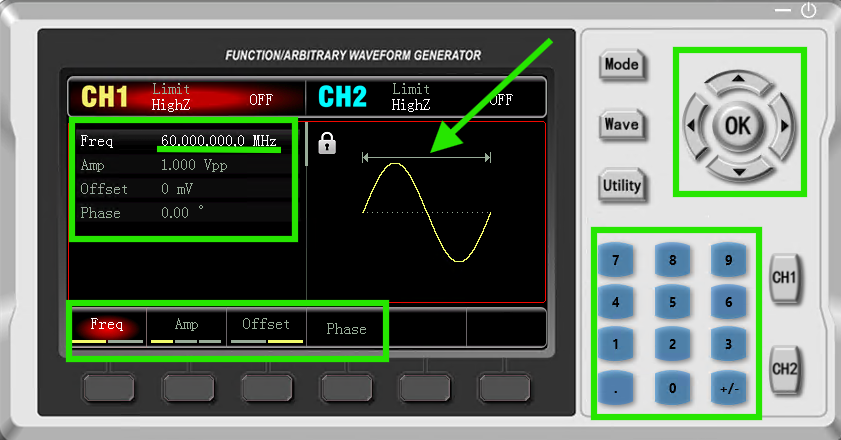

На следующем экране выполняется настройка параметров сигнала.
Выбор параметров осуществляется с помощью кнопок под экраном или с помощью вращающейся ручки. Значения параметров можно задавать с помощью цифровых клавиш или с помощью вращающейся ручки.
Все параметры наглядно поясняются стрелочками на экране с изображением сигнала.
Например, настроим на первом канале следующий синусоидальный сигнал:
Freq - Частота сигнала 60 МГц
Amp - Амплитуда сигнала 1 В
Offset - Сдвиг относительно нуля 0 В
Phase - Сдвиг фазы отсутствует.
Настройки параметров сигнала на первом канале
Настроим на втором канале следующий синусоидальный сигнал:
Freq - Частота сигнала 60 МГц
Amp - Амплитуда сигнала 1.5 В
Offset - Сдвиг относительно нуля 0.5 В
Phase - Сдвиг фазы на 180 градусов.

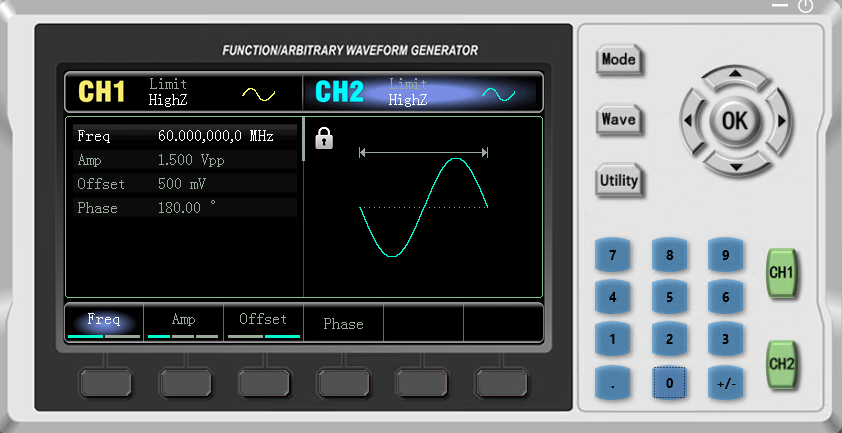

Настройки параметров сигнала на втором канале

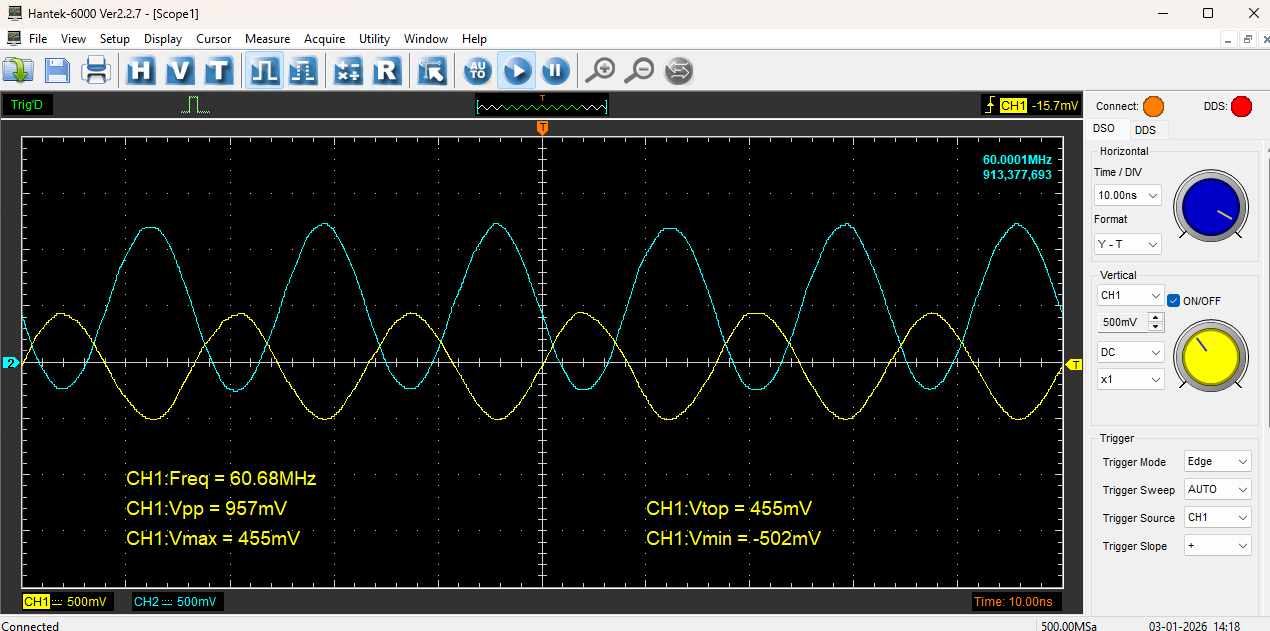

В результате получаем следующие сигналы:
Полученные сигналы на первом и втором каналах
2.2.4. Настройка модуляции
Можно сгенерировать сигнал с модуляцией.

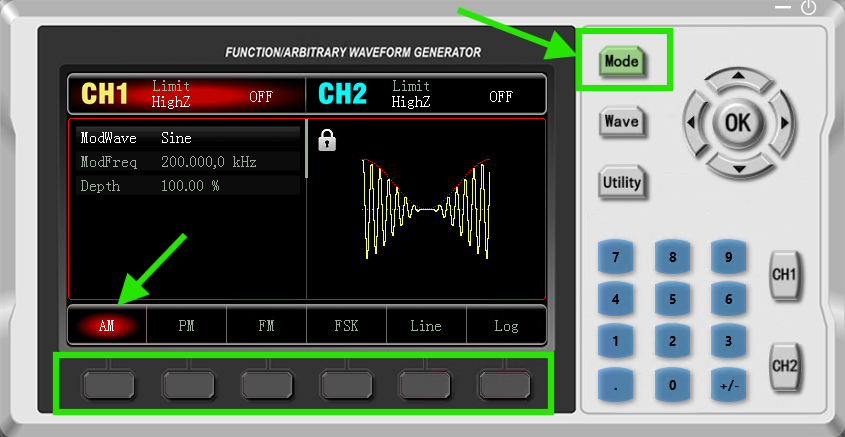

Например, ниже показана конфигурация для синусоидального сигнала с амплитудной модуляцией с синусоидальной несущей.
Задаем параметры несущего сигнала. В данном лсучае, это сигнал с частотой 3 МГц.
Параметры несущего сигнала
Задаем параметры модулированного сигнала. В данном лсучае, это сигнал с частотой 200 КГц и глубиной 100%.
Параметры модулированного сигнала

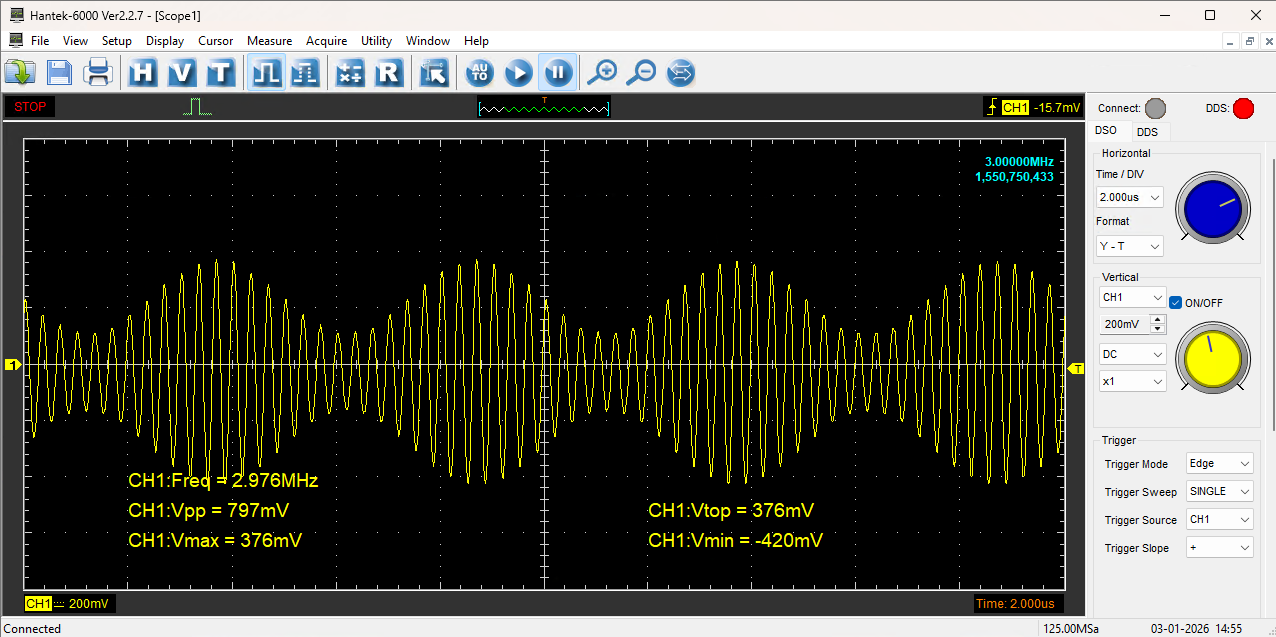

В результате получаем следующий сигнал:
Полученный сигнал

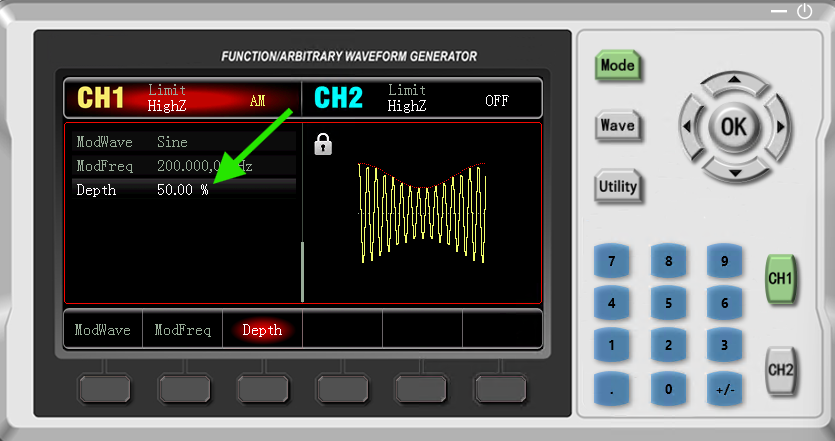

В следующем примере установили глубину 50%. Все остальные настройки те же.
Параметры модулированного сигнала
В результате получаем следующий сигнал:
Полученный сигнал
Можно выбирать любые типы модулированного и несущего сигнала.

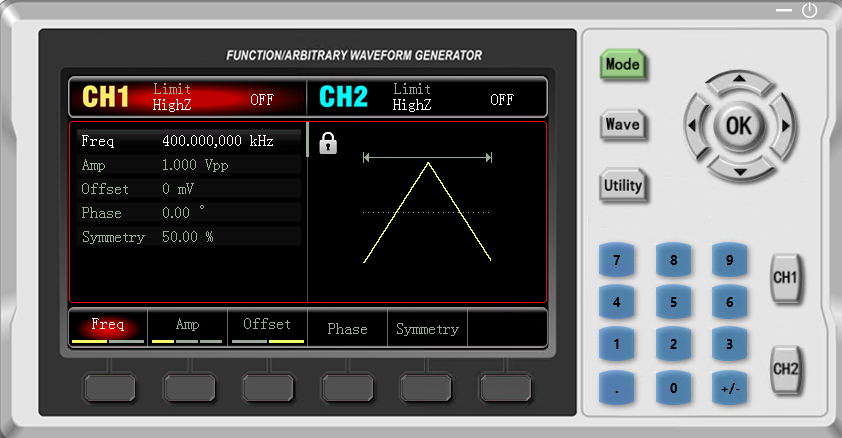

В примере ниже несущий сигнал треугольник с частотой 400 КГц.
Параметры несущего сигнала
Модулированный сигнала это импульсы с частотой 50 КГц и глубиной 70%.

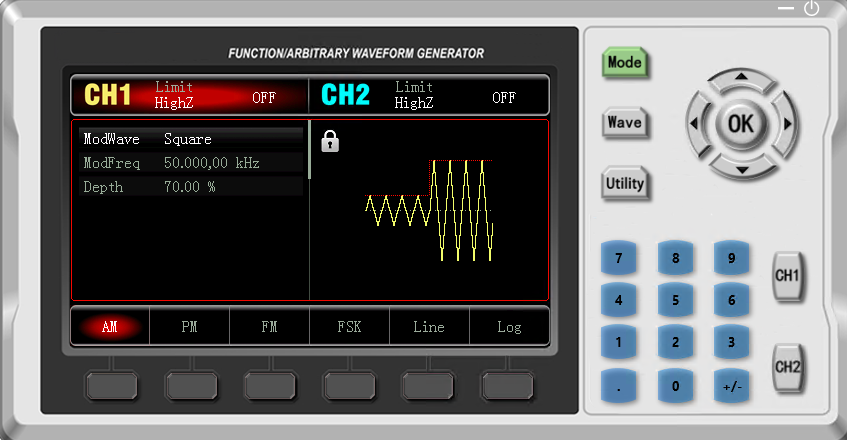

Параметры модулированного сигнала
В результате получаем следующий сигнал:
Полученный сигнал
2.3. Измерение сигнала
С помощью данного прибора можно измерять частоту, период и заполнение поданного на вход “FSK/CNT/Sync” сигнала.
Например, подаем на вход “FSK/CNT/Sync” следущий сигнал:
Поданный сигнал

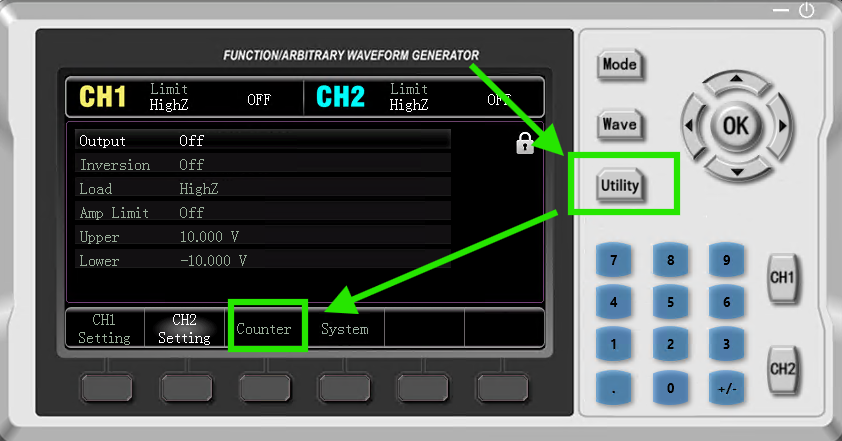

Переходим в меню “Utility” и выбираем “Counter”
Utility

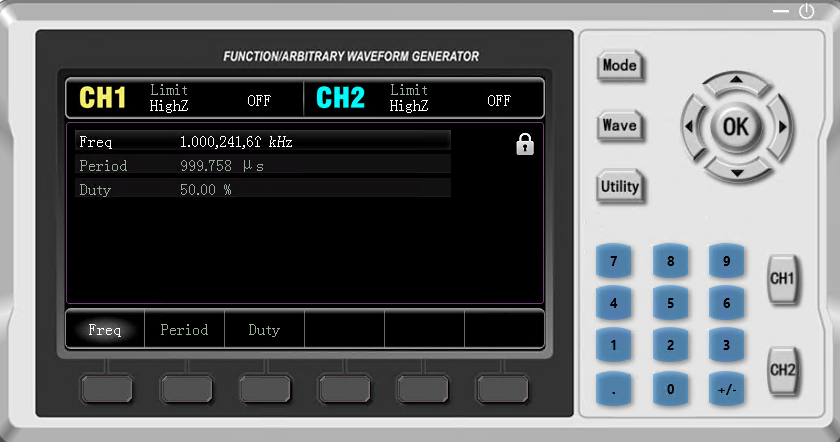

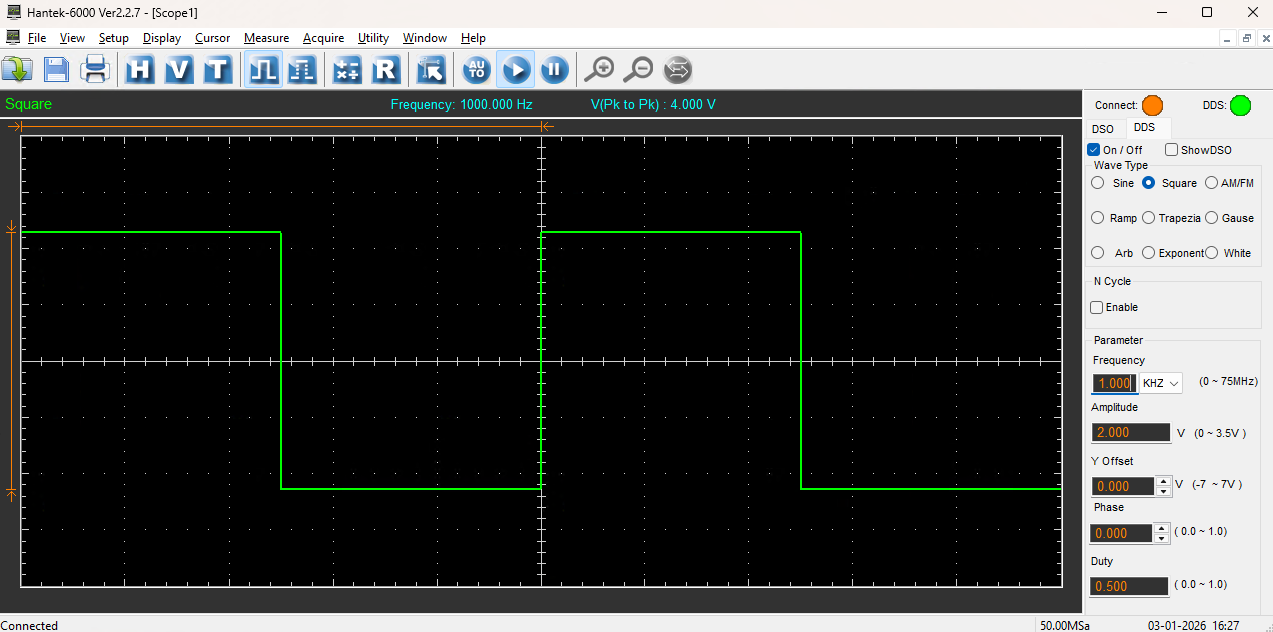

На следующем экране будут показаны результаты измерения
Counter
